В 2016 году группа компаний А-Капитал реализовала проект по строительству Линейного эксплуатационного сооружения, заказчик Транснефть.

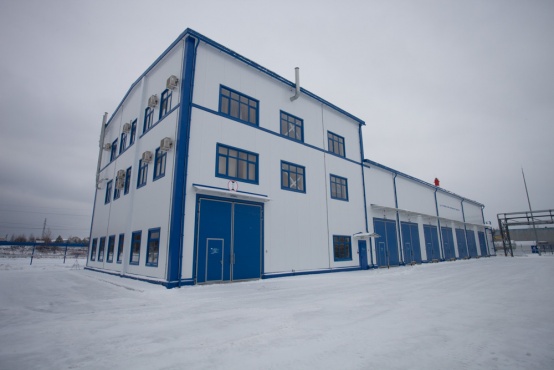

Здание линейно-эксплуатационной службы (ЛЭС), Транснефть. в котором размещены административные, бытовые, производственные помещения (кабинеты специалистов, бытовые помещения для рабочего персонала,
душевые комнаты, санузлы, помещение отдыха комната отдыха персонала, гараж, ремонтный бокс, склад ЛАРН). Здание относиться к нормальному (II) уровню ответственности проектирования;
- надземные топливные резервуары с разделением на секции нефти и дизельного топлива для котельной, с площадкой для слива топлива из автоцистерны;
- аварийный резервуар;
- площадку ТБО;
- контейнерная ДЭС.
В проекте предусмотрено применение высокотехнологичного оборудования, которое не создает недопустимых электромагнитных помех. Защита проектируемого оборудования выполняется с применением
быстродействующих автоматических выключателей, индивидуальных устройств гарантированного питания. Для улучшения качества электроэнергии в проекте предусматриваются меры по уменьшению токов третьей гармоники,
источниками которых являются однофазное оборудование с нелинейными характеристиками (сечение нулевых рабочих проводников принимается равным сечению фазных проводников, применение трехфазных приборов и т.д.).
Для обеспечения площадки ЛЭС в г. Ярославль тепловой энергией проектом предусмотрена автоматизированная котельная, оборудованная водогрейными котлами со 100 % резервированием, в комплекте с оборудованием химподготовки,
насосным и другим оборудованием на основании задания на проектирования. Теплоноситель вода с температурой 95-70⁰С. Проектом предусмотрено подключение существующего здания АБК Вологодского РНУ к проектируемой (по отдельному проекту) котельной. Система теплоснабжения водяная двухтрубная, закрытая.
Проектируемые кабельные линии прокладываются по проектируемой эстакаде, кабель используется марки ВБШвнг. Прокладка внеплощадочных тепловых сетей надземная на низких стойках и по эстакаде совмещенная с кабельными эстакадами.
Прокладка площадочных тепловых сетей надземная на кронштейнах по стене здания котельной и по эстакаде, совмещенная с кабельными эстакадами.
В местах прохода людей - на высоте не менее 2,2 м до низа тепловой изоляции, при пересечении проездов на высоте 5 м от верха дорожного покрытия до низа строительных конструкций. Трубопроводы прокладываются с уклоном не
менее 0,002. В низших точках трубопроводов тепловых сетей предусмотрены штуцера с запорной арматурой для слива, в высших точках – штуцера с запорной арматурой для выпуска воздуха.
Диаметры тепловой сети приняты в соответствии с гидравлическим расчетом.
Регулирование расхода теплоносителя (вода с температурой 95-70⁰С) предусмотрено в тепловом пункте, и узлах управления расположенном в существующем здании АБК.
